激光誘導擊穿光譜（LIBS）是一種原子發射光譜，它使用脈沖激光器作為激發源。激光脈沖聚焦到被測物體的表面，使被測材料表面的激光功率密度升高至一定程度。在如此之高的激光功率密度作用下，被測材料表面會有幾微克的物質噴射出來，同時材料表面還會產生壽命很短但亮度很高的等離子體，其瞬間溫度可達10,000 攝氏度 。冷卻過程中，處于激發態的原子和離子從高能態躍遷至低能態，此時不同元素會發射出其特定波長的光，在光譜圖中可以直接觀測到代表各元素波長的峰，從而揭示了樣品的組成。

圖1：(A)本實驗所用的骨樣品：寵物店售賣的火腿骨樣品，將其鋸成兩塊。(B)：密質骨測量樣品：沿徑向橫截面測量 (C)：松質骨樣本：在球關節處測量

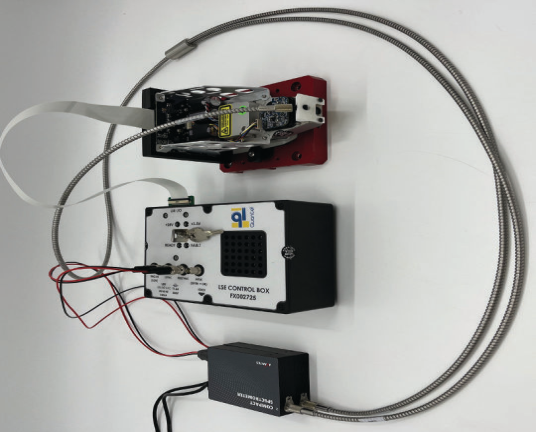

骨樣品測量實驗系統（圖2）中使用一分二光纖，一端對準激光光源，另一端同時連接2臺Avantes全新迷你型光譜儀：AvaSpec-PCT2048CL，其中一臺覆蓋波長范圍為190-430 nm，另一臺覆蓋波長范圍為360-960 nm。中間放置一個控制器，為激光器供電并同步激光脈沖和光譜儀測量。

本次實驗，我們使用AvaSoft中的Scope-Minus-Dark即S-d模式（去除暗噪聲模式），分別測量密質骨樣品和松質骨樣品，這是LIBS測量的常用模式，將積分時間設為10ms，平均次數設為1。

實驗所得光譜圖如下圖所示

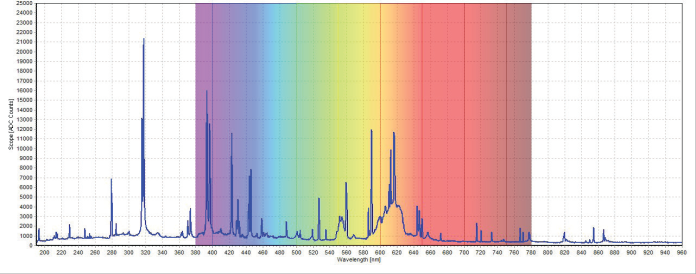

密質骨樣品（圖3）在315.78 nm, 317.95 nm, 393.18 nm和396.75 nm處出現特征元素峰(圖3)，這些波長的峰為鈣元素峰。其他元素相關峰包括其他的鈣峰(370.52 nm、373.64 nm、854.62 nm和866.61 nm)、磷峰(213.51 nm、214.95 nm、253.40 nm和255.37 nm)、氧峰(645.43 nm和777.80 nm)、氫峰(410.15 nm和656.83 nm)、氮峰(818.69 nm、819.97 nm、821.88 nm和868.50 nm)、碳峰(192.99 nm和247.75 nm)、鎂峰(279.42 nm和285.10 nm)和鉀峰(766.76 nm和770.33 nm)。鈣、磷、氧和氫峰對應骨骼的主要成分磷酸鈣。除了氫和氧，碳和氮峰對應骨骼中的膠原蛋白。鎂和鉀峰對應骨骼生長和發育中的微量元素。

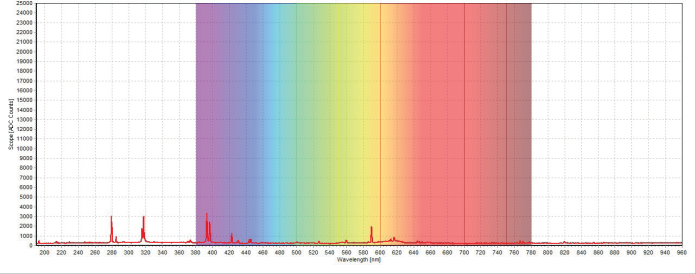

相比之下，松質骨樣本(圖4)顯示出與密質骨相同的特征元素峰，但強度都較低。

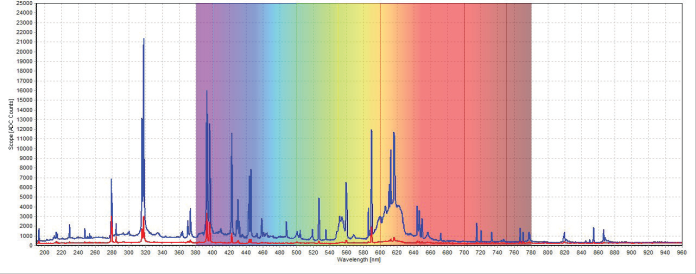

對比密質骨和松質骨樣品，發現兩者峰的大小有著顯著區別 (圖5)。在密質骨樣品中，最強的鈣元素峰（強度值：21398）明顯強于最強的磷元素峰(強度值：6865)。而在松質骨樣品中，鈣元素峰（強度值：3052）與磷元素峰（強度值：3050）強度接近?？梢缘贸觯c密質骨相比，松質骨中的鈣含量較低。

結論：本實驗使用了Avantes的光譜儀利用LIBS測量技術分析了骨樣品的元素組成，并通過比較鈣元素峰和磷元素峰有效地區分了密質骨和松質骨。
