光學鏡片厚度檢測儀
在光學領域中,透鏡的三項基本參數是中心厚度、折射率和曲率半徑,其中透鏡中心厚度加工的誤差是影響光學系統成像的重要因素。例如在航空、航天等高精度光學系統產品中,對透鏡的公差有著嚴格的要求,透鏡的光軸偏角、徑向偏移和軸向間隙需要根據鏡頭中透鏡的中心厚度來進行精確計算；因此光學透鏡中心厚度測量是一項重要的參數。
透鏡中心厚度檢測是透鏡生產中的一個重要環節，傳統的方法是采用接觸式測量法，這種檢測法精 度低、耗時長、容易劃傷透鏡并且無法實現實時在線測量。而另外一種非接觸式測量采用光學原理-色差共焦原理可以避免上面的問題，其檢測結果更為精確?？煽?，由于整個系統沒有任何運動部件非接觸式測量，在檢測結果可靠性和穩定性方面，更為出色；同時由于采用了AvaSpec-ULS2048高速光譜儀，非常適合各種光學領域透鏡的中心厚度在線檢測。

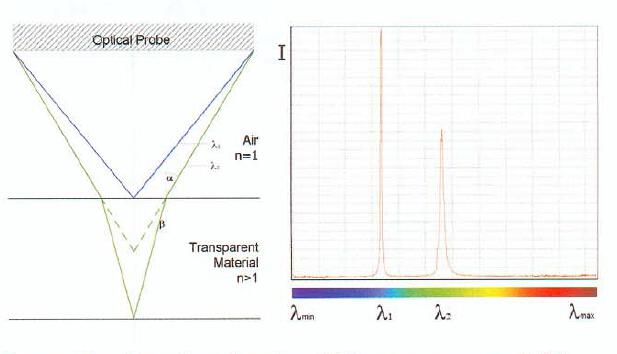

中心厚度測量原理圖

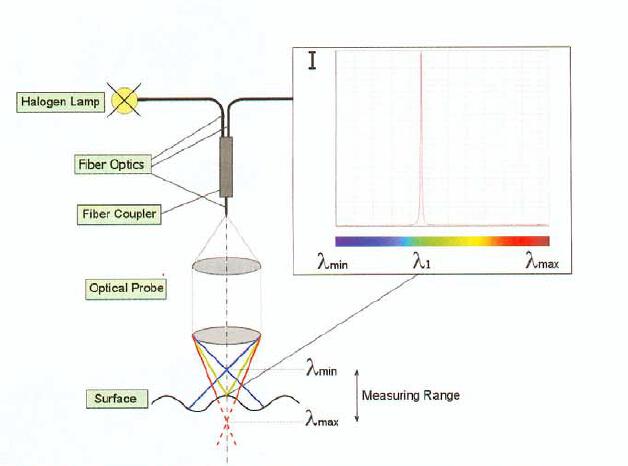

該系統主要由光譜儀、光源和光學探頭組成；光源通過多模光纖進入光學探頭，光學探頭將不同波長的光聚焦到透鏡上不同距離處形成色散，同時在透鏡上下表面不同波長的光形成自垂直產生反射光譜信號進入光學探頭傳輸進入光譜儀獲得不同波長的離焦量；然后通過軟件算法計算得到透鏡的中心厚度。

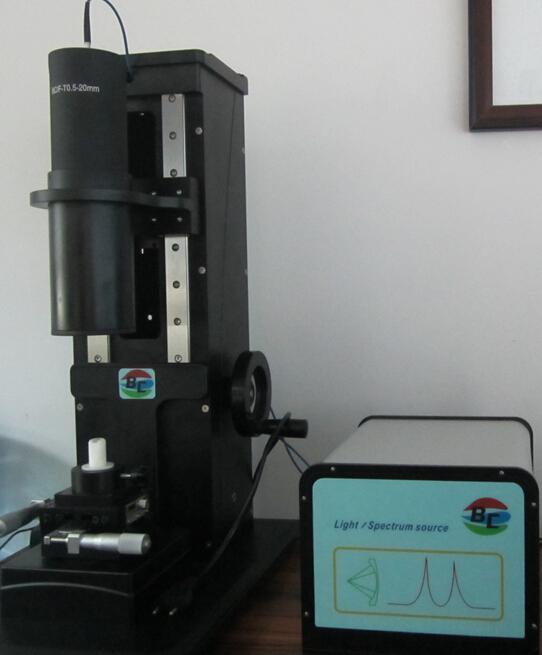

荷蘭Avantes公司AvaSpec-ULS2048光譜儀已經成功應用于透鏡中心厚度測量，目前已經在個別光學透鏡元件廠家的凸透鏡、凹透鏡進行實時在線中心厚度檢測分檢；該系統主要特點不接觸鏡片表面測量，杜絕動作劃傷鏡片；同時測試速度快，檢測精度高，在1秒內實現高穩定重復性。
